کاربردها
سیستمهای جدید آنیل زنگولهای، جایگزینی کاور داخلی موجود و کارهای منتخب بازسازی پس از بررسی رابطهای نصبشده و سوابق بهرهبرداری.
جزء محفظه فرایند برای کورههای آنیل زنگولهای
کاورهای داخلی کوره آنیل زنگولهای

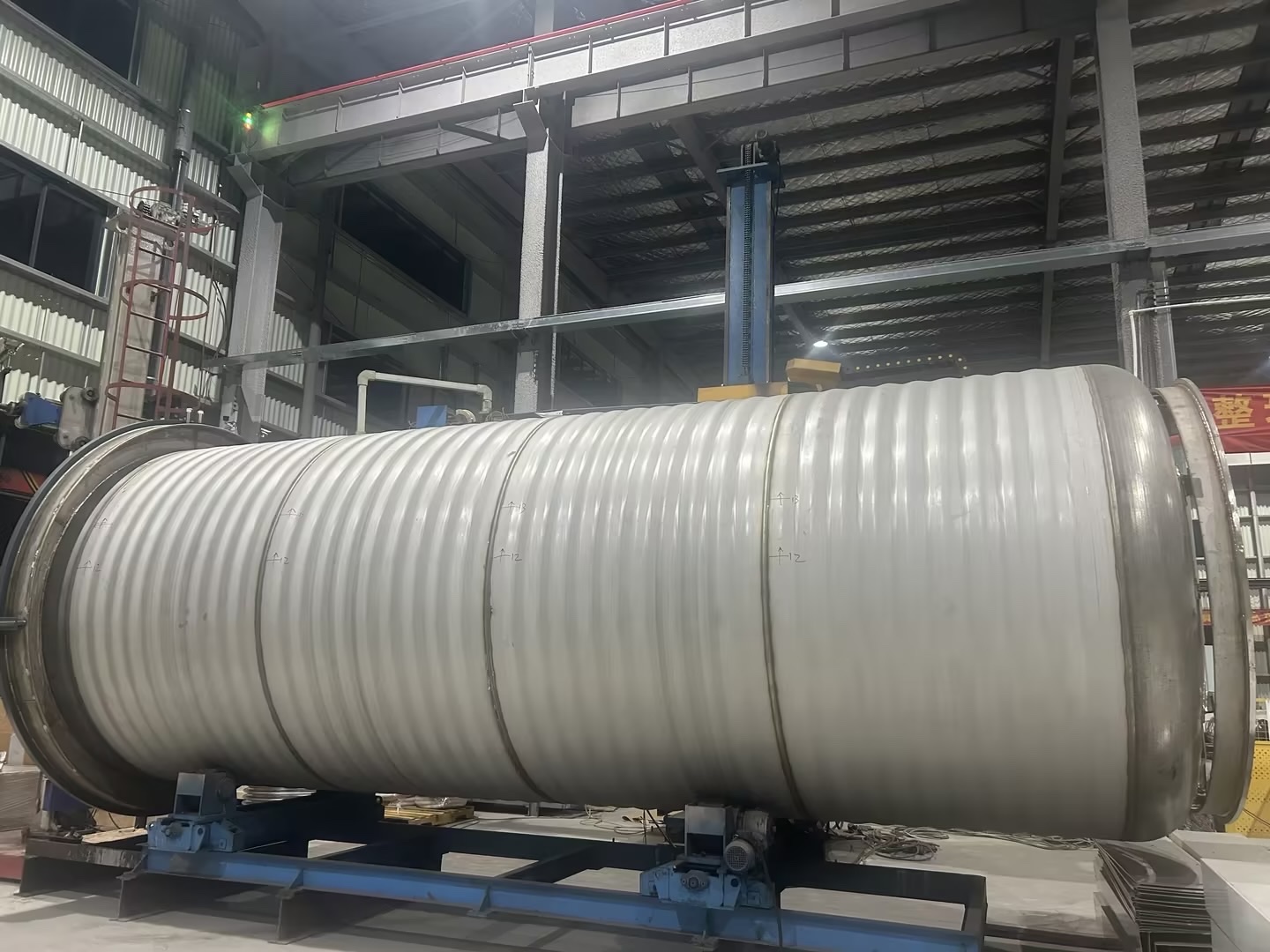

کاور داخلی کوره زنگولهای، محفظهای ساختهشده و گازبند است که روی بار در پایه کوره قرار میگیرد. این محفظه، اتمسفر کنترلشده اطراف بار را از محیط هود گرمایش یا سرمایش جدا میکند. آببندی کاور/پایه، پوسته، فلنج، اجزای بلندکردن و هر رابط فن یا دیفیوزر باید با هم و بر اساس مبنای طراحی اعلامشده ارزیابی شوند.
هود داخلی کوره زنگولهایکاور داخلی محافظکاور داخلی جایگزینرتورت، در صورتی که این اصطلاح در نقشه مشتری چنین تعریف شده باشد
محورهای مهندسی
- دمای سرویس، مدت سیکل و اتمسفر
- گرید ماده، ضخامت اسمی و روش ساخت
- هندسه پوسته، آرایش جوش، فلنج و رابطهای آببندی
- حرکت حرارتی، بارهای جابهجایی و الزامات بازرسی
دامنه تأمین
Hengyuan استعلام کاورهای داخلی جدید و جایگزین را میپذیرد و در صورت ارائه نقشهها و دادههای بهرهبرداری کافی، ساختپذیری را بررسی میکند. مسئولیت نهایی طراحی، انحرافها از نقشه مشتری و معیارهای پذیرش باید در مشخصات فنی امضاشده بیان شوند.
دادههای درخواست پیشنهاد
نقشه موجود یا هندسه اندازهگیریشده، رابطها، ماده، دما و سیکل سرویس، اتمسفر، حداکثر فشار تفاضلی در بهرهبرداری عادی، پرج، خلأ در صورت استفاده و شرایط خطای تعریفشده، سوابق بهرهبرداری، شواهد خرابی، الزامات بازرسی، تعداد و مقصد را ارائه کنید.
نقش در سیستم آنیل زنگولهای
کاور داخلی کوره زنگولهای، محفظهای ساختهشده و گازبند است که روی بار در پایه کوره قرار میگیرد. این محفظه، اتمسفر کنترلشده اطراف بار را از محیط هود گرمایش یا سرمایش جدا میکند. آببندی کاور/پایه، پوسته، فلنج، اجزای بلندکردن و هر رابط فن یا دیفیوزر باید با هم و بر اساس مبنای طراحی اعلامشده ارزیابی شوند.
برخی اسناد خرید از اصطلاحاتی مانند کاور محافظ یا رتورت استفاده میکنند. این اصطلاحات در همه جا معادل نیستند؛ بنابراین نقشه، رابطها و وظیفه سرویس، نه صرفاً نام، دامنه را تعیین میکنند.
مبنای ماده و طراحی
گریدهای فولاد زنگنزن مقاوم به حرارت مانند Type 309S (UNS S30908) و Type 310S (UNS S31008) ممکن است برای برخی وظایف بررسی شوند. نام گرید بهتنهایی مشخصات کامل ماده نیست؛ استاندارد حاکم محصول، شکل محصول، ضخامت، عملیات حرارتی، گواهیها و جایگزینهای مجاز نیز باید ذکر شوند.
در انتخاب باید دمای واقعی فلز کاور، زمان در دما، گرادیانها و سیکلهای حرارتی، خزش و اعوجاج، اتمسفرهای متفاوت در سطوح داخلی و خارجی، طراحی جوش و انتخاب فیلر، ابعاد ساخت، سوابق تعمیر و الزامات چرخه عمر لحاظ شوند.
گرید ماده و ضخامت اسمی بهتنهایی برای تأیید تناسب سرویس کافی نیستند. پیشنهاد فنی نهایی به نقشه، ابعاد، سیکل دمای فلز کاور، حالتهای فشار تفاضلی، پیکربندی آببندی و جوش، مبنای بازرسی، عمر سرویس هدف و الزامات قابلاعمال نیاز دارد.
اطلاعات RFQ برای کاور داخلی جایگزین
- نقشه، ابعاد اندازهگیریشده و عکسهای جزء موجود
- ارتفاع و قطر کلی، بخشهای پوسته، فلنج و رابطهای آببندی
- استاندارد، گرید و ضخامت اسمی ماده برای هر بخش
- حداکثر دمای سرویس، سیکل گرمایش/سرمایش و تناوب سیکل
- ترکیب اتمسفر، روش پرج و حداکثر فشار تفاضلی در بهرهبرداری عادی، پرج، خلأ در صورت استفاده و شرایط خطای تعریفشده
- سوابق بهرهبرداری و محل اعوجاج، ترک، اکسیداسیون یا نشتی
- سوابق موردنیاز جوشکاری، NDT، آزمون نشتی، ابعادی و مواد
- تعداد، الزامات بستهبندی و مقصد تحویل
ساخت و بازرسی
برنامه ساخت میتواند شناسایی مواد، توالی شکلدهی، کنترل جوشهای طولی و محیطی، همراستایی فلنج، بازرسی ابعادی و آزمون نشتی را پوشش دهد. سوابق توافقشده باید با مشخصات فنی و نقاط پذیرش مشتری منطبق باشند.
بررسی جایگزینی و بازسازی
برای جزء جایگزین، Hengyuan پیش از تأیید همارزی یا پیشنهاد تغییر، رابطهای موجود و شواهد بهرهبرداری در دسترس را بررسی میکند. هر تغییر پیشنهادی در گرید، ضخامت، آرایش جوش یا جزئیات فلنج به مبنای مهندسی و تأیید مشتری نیاز دارد.
پرسشهای پروژه
پرسشهای متداول
نقش کاور داخلی کوره زنگولهای چیست؟
محفظه فرایند را پیرامون بار تشکیل میدهد، اتمسفر محافظ توافقشده را نگه میدارد و ضمن اتصال به پایه و آببندی کوره، حرارت را از پوسته خود منتقل میکند.
آیا کاور داخلی همیشه همان رتورت است؟
خیر. برخی کارخانهها این اصطلاحات را برای اجزای مشابه بهکار میبرند و برخی دیگر عملکردها یا رابطهای متفاوتی تعریف میکنند. نقشه، ابعاد و مشخصات عملکردی باید نیاز را مشخص کنند.
309S و 310S برای کاور داخلی چگونه مقایسه شوند؟
استاندارد ماده قابلاعمال و دادههای تأییدشده محصول را همراه با دما، زمان، اتمسفر، سیکلها، هندسه، طراحی جوش، روش ساخت و سازوکار خرابی مشاهدهشده مقایسه کنید. نام گرید بهتنهایی تصمیم طراحی نیست.
آیا میتوان 309S را مستقیماً با 310S جایگزین کرد؟
بدون بررسی مهندسی، جایگزینی مستقیم مجاز نیست.
آیا ضخامت اسمی بهتنهایی طراحی جایگزین را تأیید میکند؟
خیر. ضخامت باید همراه با قطر، ارتفاع، آرایش جوش، حرکت حرارتی، شرایط جابهجایی و فشار، اضافهضخامت خوردگی یا اکسیداسیون، تلرانس ساخت و معیارهای بازرسی ارزیابی شود.
چه سوابق بازرسی باید مشخص شوند؟
مشخصات فنی امضاشده باید شناسایی مواد، سوابق جوشکاری، گزارشهای ابعادی، NDT، سوابق آزمون نشتی و مدارک ترخیص بازرسی موردنیاز را تعیین کند. برای هر آزمون نشتی باید محیط آزمون، فشار، زمان نگهداری، روش و معیار پذیرش بیان شود.
همراه استعلام جایگزینی چه مدارکی باید ارسال شوند؟
نقشهها یا اندازهگیریها، عکسهای واضح، رابطها، مشخصات ماده، سیکل بهرهبرداری، شرایط اتمسفر و فشار، سوابق سرویس، حالت خرابی مشاهدهشده، الزامات مدارک، تعداد و مقصد را ارسال کنید.
